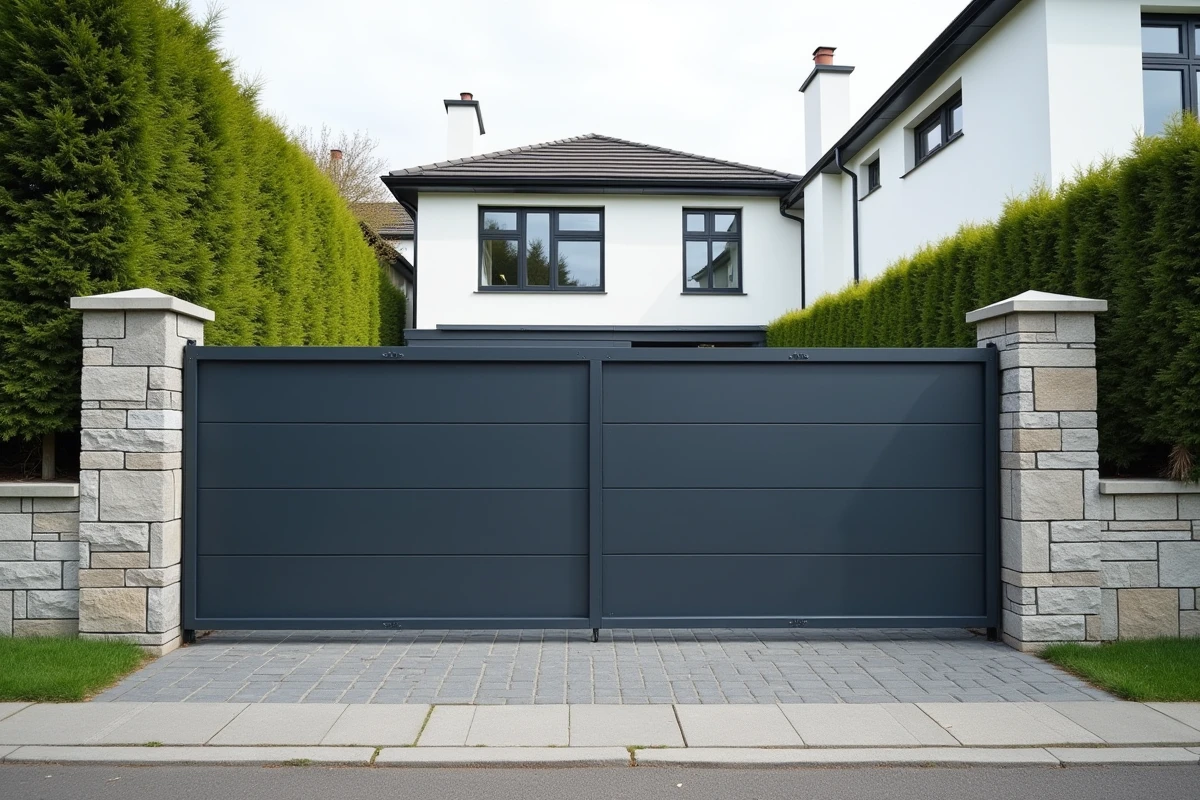

Un portail coulissant avec portillon intégré combine deux fonctions en un seul ouvrage. Le piéton passe par le portillon sans ouvrir le portail entier, et le véhicule utilise toute la largeur de passage. Le principe paraît simple, mais la pose de ce type d’ensemble génère des contraintes que ni un portail seul ni un portillon indépendant ne posent.
Portillon intégré côté butée : la règle de placement qui conditionne tout le reste
Avant de couler le moindre béton, il faut trancher une question de géométrie. Le portillon se place du côté de la butée de fermeture du portail, jamais du côté refoulement. Pourquoi cette contrainte ?
Lire également : Maintien permanent d'un gazebo : est-ce possible toute l'année ?
Quand le portail s’ouvre, il glisse latéralement et vient se « garer » dans la zone de refoulement. Si le portillon se trouve de ce côté, le vantail du portail le bloque ou le recouvre. L’accès piéton devient inutilisable tant que le portail est ouvert.
En plaçant le portillon côté butée de fermeture, il reste accessible en permanence, que le portail soit ouvert, fermé ou en mouvement. Ce choix de placement impacte directement la position des piliers, la longueur de la longrine et le passage des gaines électriques.
A voir aussi : Gazebo : Profitez de l'ombre et de la fraîcheur grâce à un gazebo
Longrine béton pour portail coulissant avec portillon : dimensionner sans se tromper

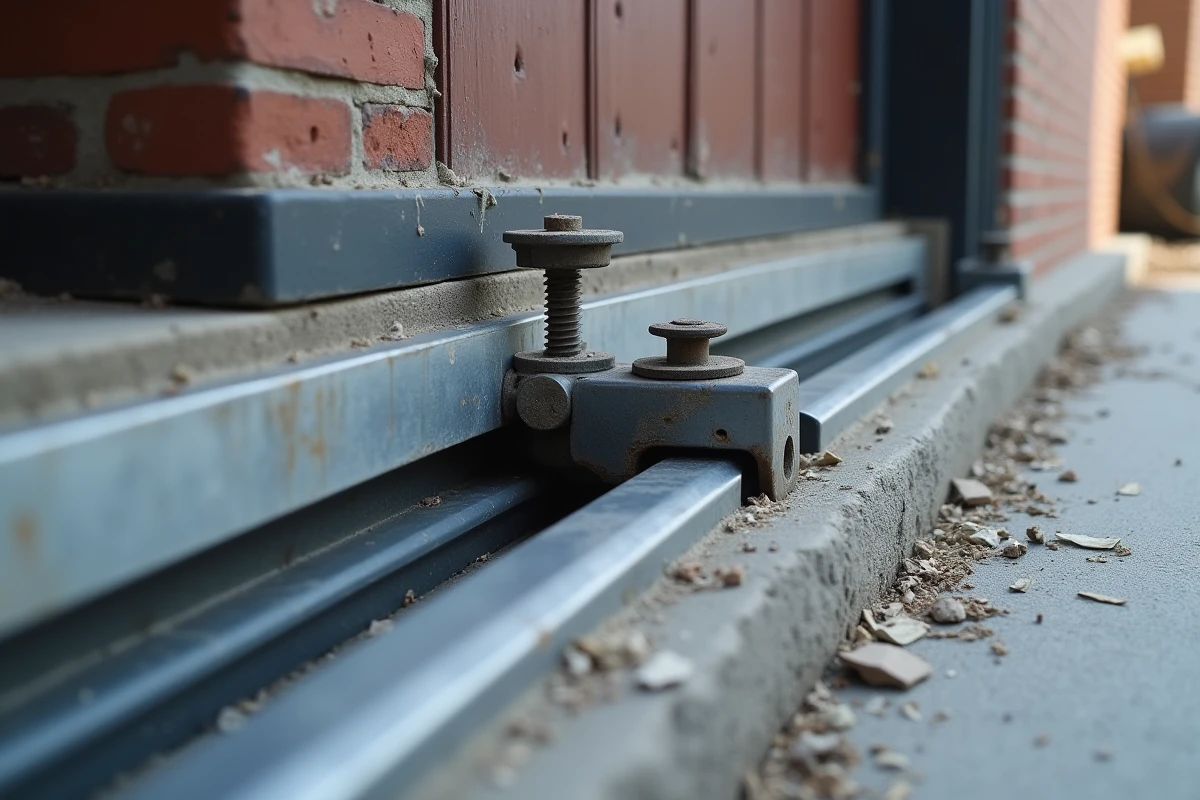

La longrine, c’est la semelle en béton enterrée qui porte le rail au sol. Pour un portail coulissant classique, elle doit couvrir la largeur de passage plus la zone de refoulement. Avec un portillon intégré, la donne change.
La longrine doit être continue sur toute la course du portail, portillon compris. Une interruption de la longrine au niveau du portillon crée un point faible structurel. Le rail perd son assise, les galets fatiguent plus vite et le portail finit par dérailler.
Concrètement, la longrine mesure au minimum deux fois la largeur de passage, plus une marge d’au moins cinquante centimètres. Cette marge absorbe les tolérances de pose et laisse de la place pour le sabot de réception en bout de course.
Ferraillage et profondeur hors gel
Le ferraillage de la longrine doit être continu, sans reprise au droit du portillon. La profondeur de fondation dépend de la zone climatique : dans les régions sujettes au gel, descendre sous la profondeur de gel évite les soulèvements qui faussent l’alignement du rail.
Un sol argileux ou une pente légère compliquent encore la tâche. Sur un terrain en pente supérieure à quelques pour cent, un portail autoportant (sans rail au sol) évite les problèmes d’affaissement et de rétention d’eau sur la longrine.
Jeu entre portail et piliers : la norme EN 13241 à respecter
Vous avez déjà remarqué ces portails coulissants qui frottent contre un pilier ou qui coincent en fin de course ? Le problème vient presque toujours d’un jeu insuffisant à la pose.
La norme européenne EN 13241 encadre la sécurité des portails motorisés. Elle impose notamment un jeu minimal de 25 mm entre le portail et les piliers pour éviter les risques de cisaillement et d’écrasement. Ce jeu s’applique des deux côtés, pilier de réception et pilier de refoulement.
Avec un portillon intégré, le jeu doit aussi être contrôlé entre le bord du portillon et le vantail coulissant quand celui-ci passe devant. Un portillon mal aligné par rapport au plan de coulissement du portail provoque des frottements, voire un blocage complet.
Guide haut et olives de guidage
Le guide haut, fixé en partie supérieure du pilier, maintient le portail dans son plan vertical. Les olives (petits galets en nylon) doivent être réglées à la hauteur exacte du rail de guidage supérieur. Un décalage de quelques millimètres suffit à créer un balancement latéral perceptible, surtout par vent fort.
Motorisation d’un portail coulissant avec portillon intégré : les pièges à anticiper
La motorisation transforme un portail manuel en équipement soumis à des obligations réglementaires précises. Trois points méritent une attention particulière.
- Le pignon du moteur ne doit pas supporter le poids du portail. Un jeu de 1,5 à 2 mm entre le pignon et la crémaillère sur toute la course évite l’usure prématurée et une requalification en installation non conforme en cas d’accident.
- Les cellules photoélectriques doivent couvrir la zone du portillon. Si un piéton ouvre le portillon pendant que le portail coulisse, la cellule doit détecter l’obstacle et stopper le mouvement.
- Le marquage CE et la notice de maintenance sont obligatoires. Sans ces documents, l’installation ne peut pas être considérée conforme à la norme EN 13241.
Câblage électrique à prévoir dès la maçonnerie
Les gaines électriques pour le moteur, les cellules et l’éclairage se passent dans la longrine ou dans les piliers avant le coulage du béton. Ajouter un câblage après coup signifie percer une longrine armée, ce qui fragilise la structure.
Prévoyez une gaine supplémentaire non utilisée. Elle servira si vous ajoutez plus tard un visiophone, un clavier à code ou un éclairage d’ambiance.
Déclaration préalable en mairie : une formalité souvent oubliée
Un portail coulissant avec portillon intégré implanté en limite de propriété côté voie publique est soumis aux mêmes règles que les clôtures. De nombreux PLU exigent une déclaration préalable de travaux dès que l’ouvrage dépasse une certaine hauteur ou modifie l’aspect de la façade sur rue.
Ne pas déposer cette déclaration expose à une mise en conformité forcée, voire à une demande de démontage. Consultez le plan local d’urbanisme de votre commune avant de commander le portail. Certaines communes imposent aussi des teintes ou des matériaux spécifiques pour les clôtures visibles depuis la voie publique.

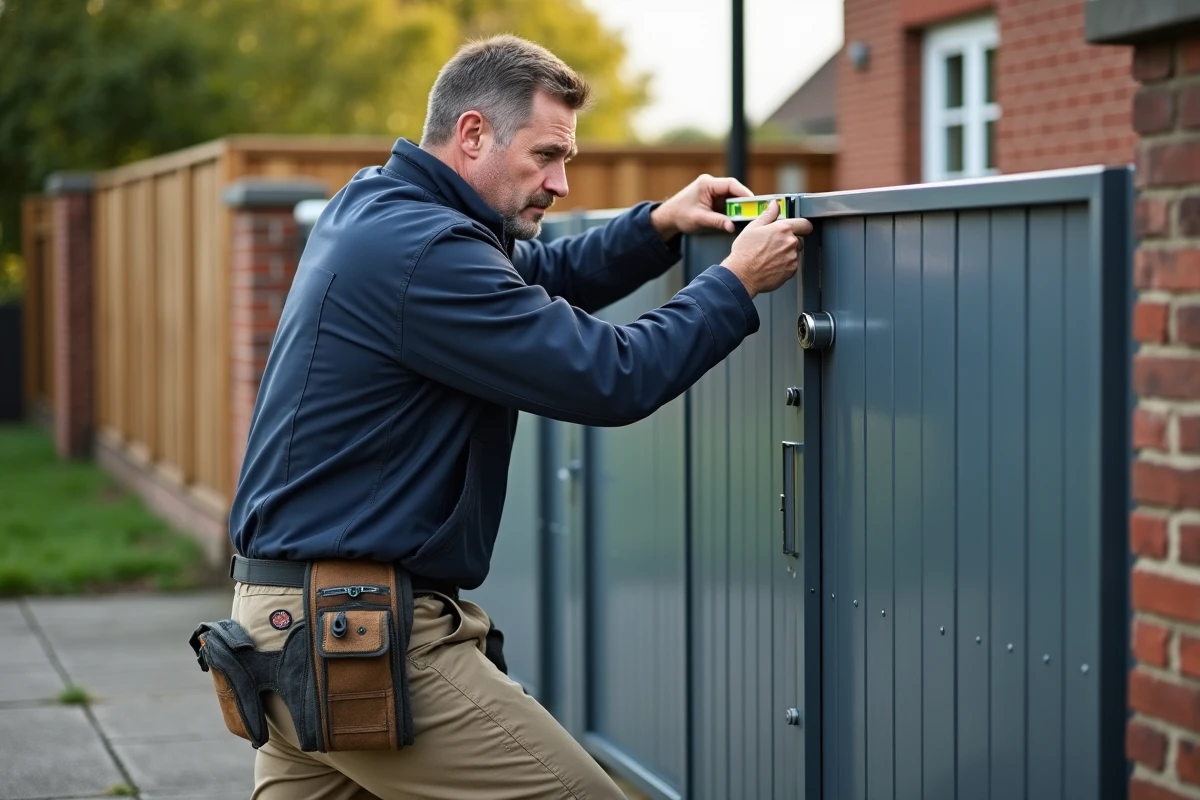

Vérifications finales après la pose du portail coulissant
Une fois le portail posé et motorisé, quelques contrôles permettent d’éviter les retours de chantier.
- Faites coulisser le portail manuellement sur toute sa course. Le mouvement doit être fluide, sans point dur ni frottement.
- Vérifiez que le portillon s’ouvre et se ferme librement quand le portail est en position ouverte et en position fermée.
- Testez les cellules photoélectriques en plaçant un obstacle dans la zone de passage pendant le mouvement motorisé. Le portail doit s’arrêter immédiatement.
- Contrôlez le jeu pignon-crémaillère sur toute la longueur du rail, pas seulement au centre.
Un portail coulissant avec portillon intégré bien posé fonctionne des années sans intervention, à condition que la longrine, le rail et la motorisation aient été dimensionnés ensemble dès le départ. Reprendre un seul de ces éléments après coup coûte souvent plus cher que de tout prévoir correctement à la conception.
